WingLine 6

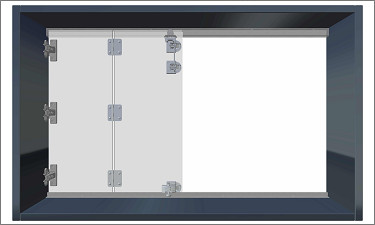

Montage
Die Anleitungen zeigen Ihnen wie einfach die Montage ist.
-
-
Türhöhe
-
-
-
Türbreite
-
-
-

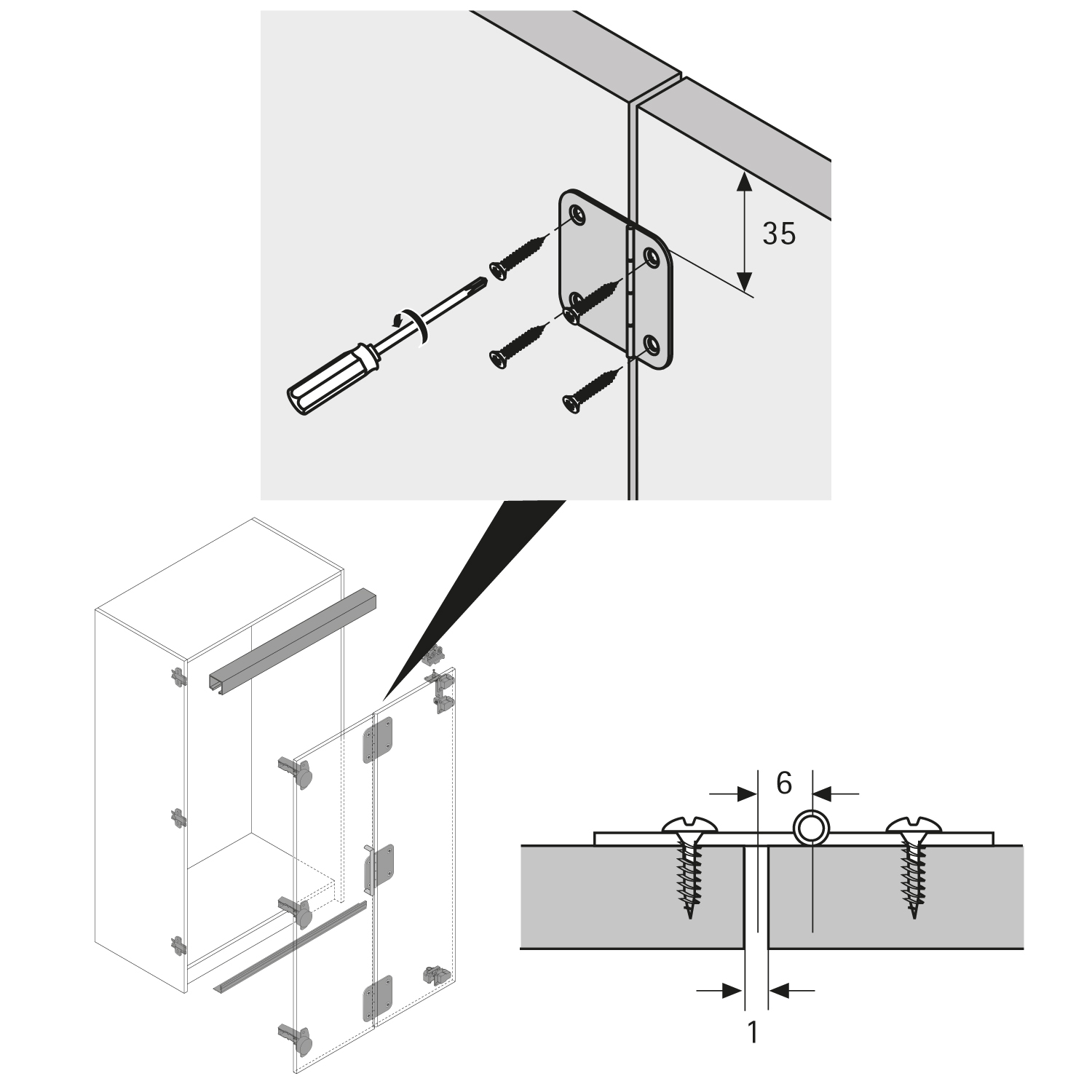

Mittelscharnier
-
-
Vor der Montage des Laufprofils, muss der Laufwagen in das Profil eingesetzt werden.-

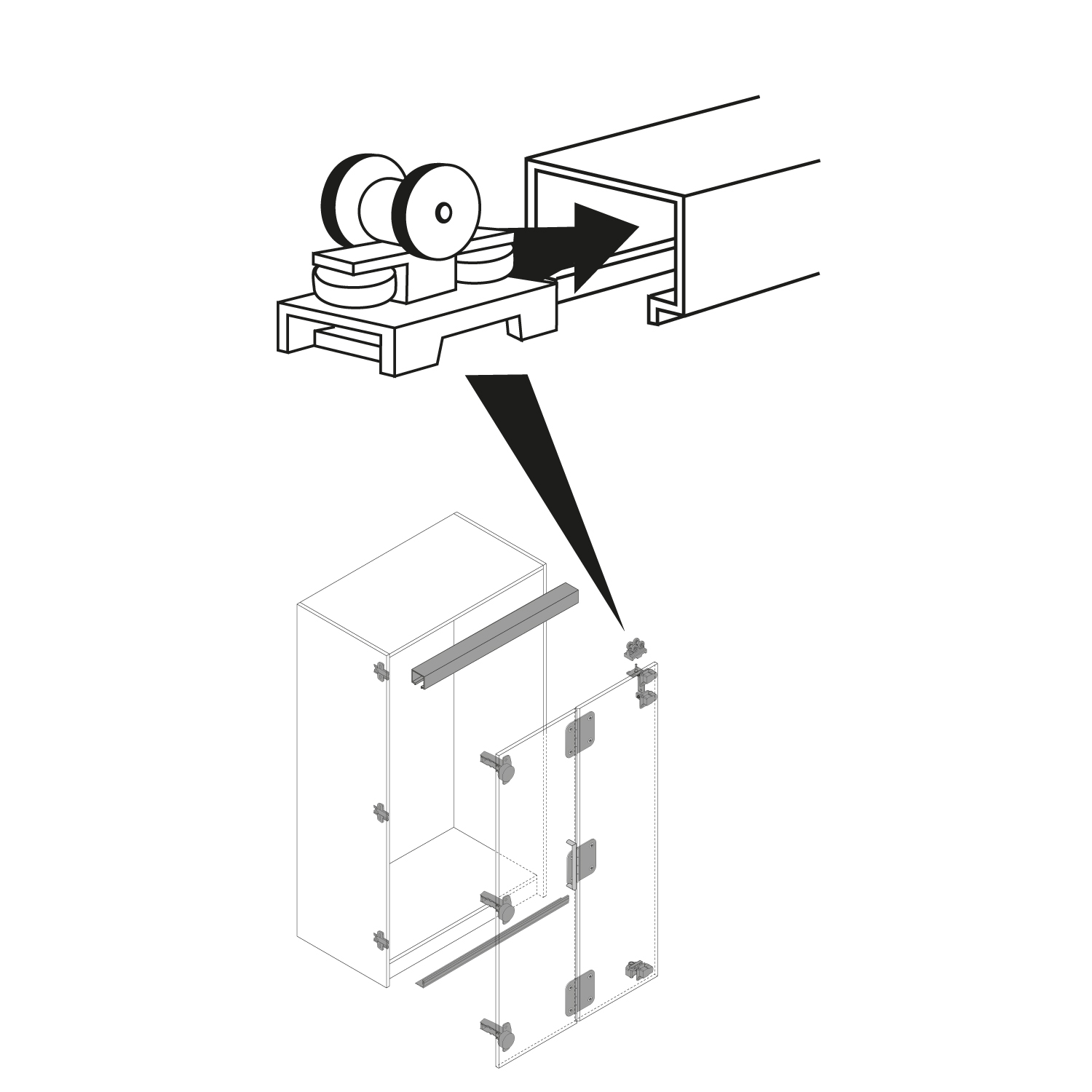

Laufwagen oben
-
-
-
Scharnier Laufwagen oben
-
Scharnier Laufwagen oben
-
-
-
Laufwagen & Scharnier verbinden
-
-
-

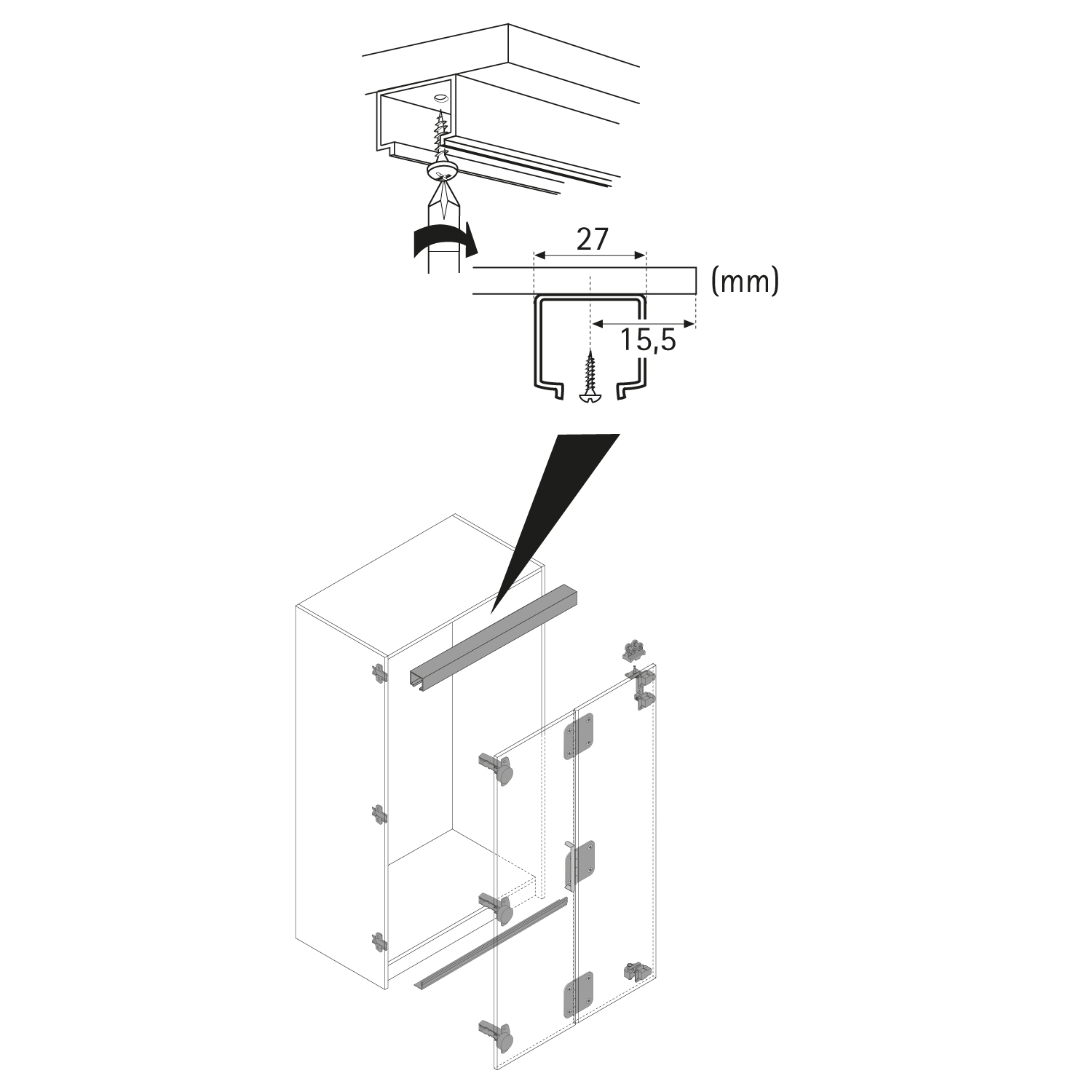

Laufprofil
-
-
-

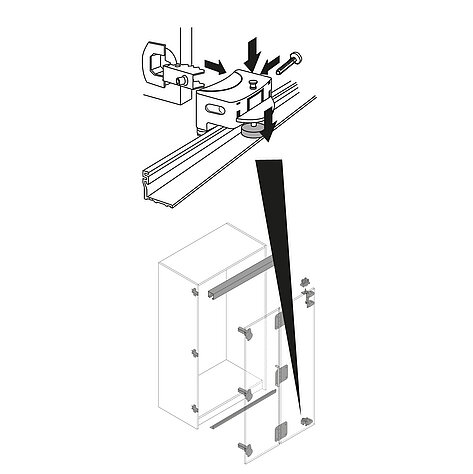

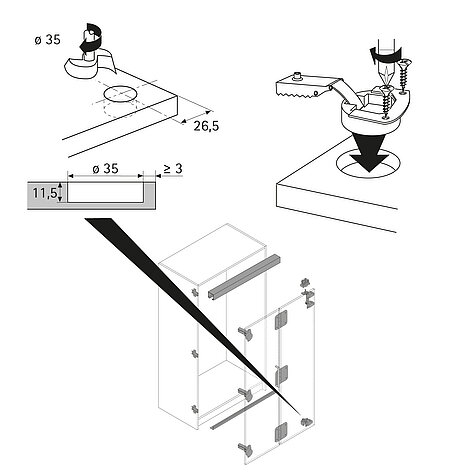

Scharnier Laufwagen unten
-
-
-
Laufwagen unten
-
-
-

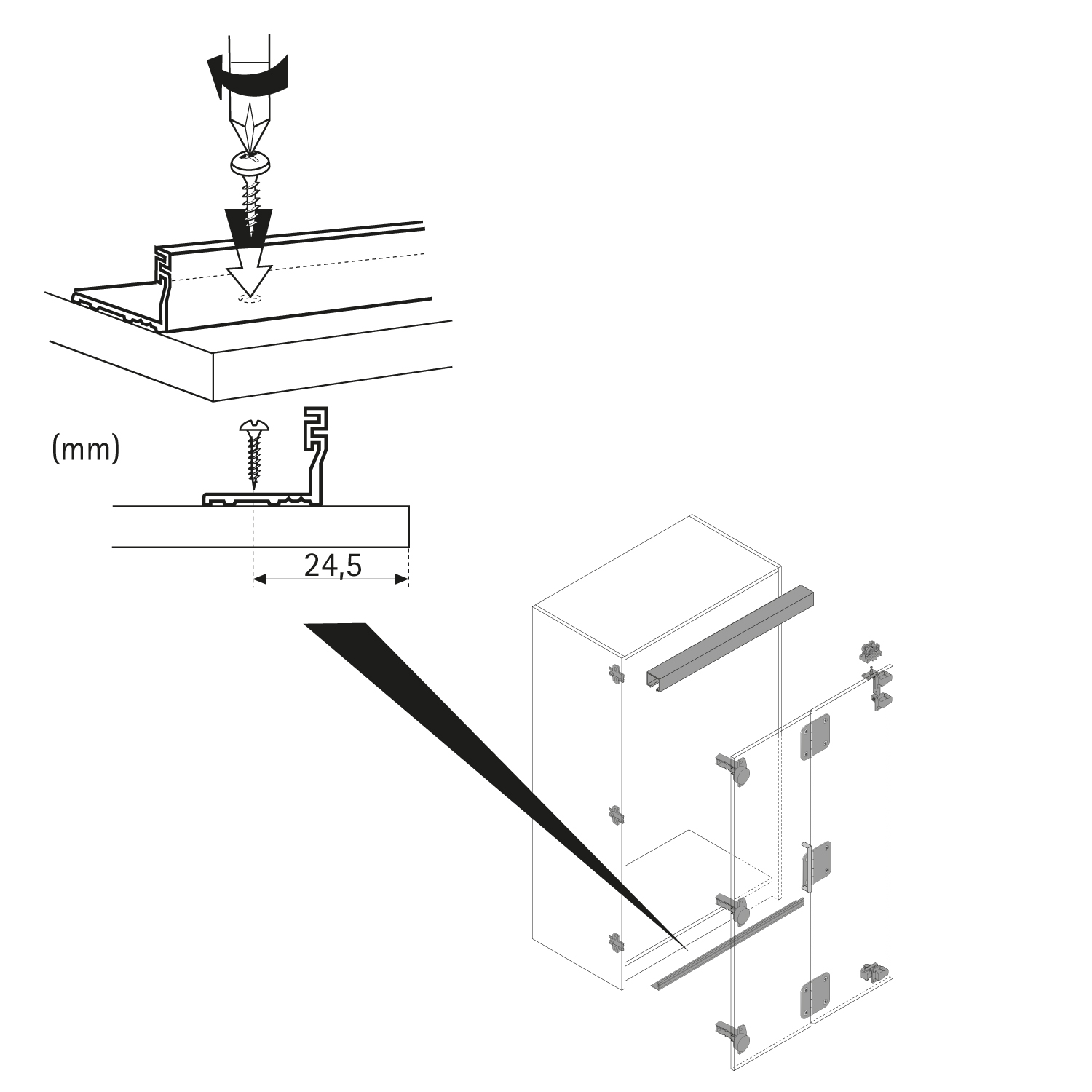

Führungsprofil
-
-
-

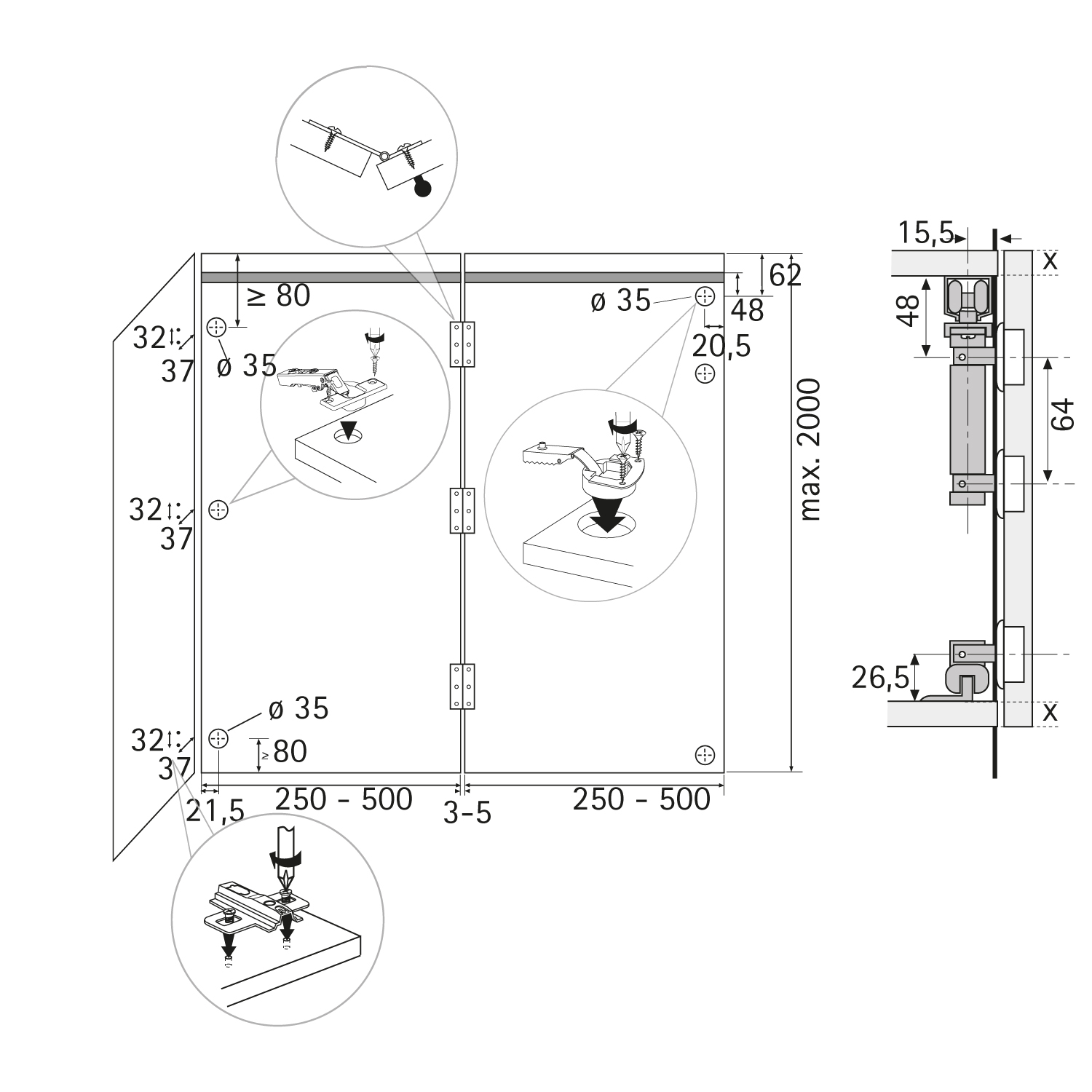

Gesamtmaße
-
-

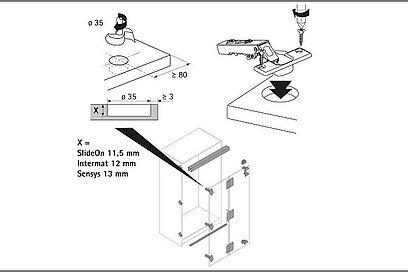

Scharniere für seitlichen Anschlag nicht enthalten.
→ siehe Topfscharniere vorliegend Ø 35 mm - Intermat oder Sensys-
Seitenanschlag mit Topscharniere
-
FAQ
In diesem Abschnitt werden häufig gestellte Fragen beantwortet und auf einige Produkteigenschaften hingewiesen.
