WingLine 10

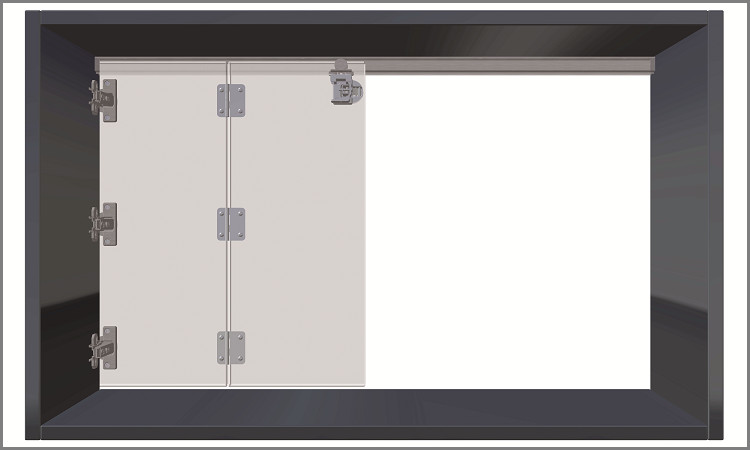

Montage

Die Anleitungen zeigen Ihnen wie einfach die Montage ist.

  • Türhöhe

    Türhöhe
    max. 1200 mm
    Außenmaß Schrank - 10 mm

  • Türbreite

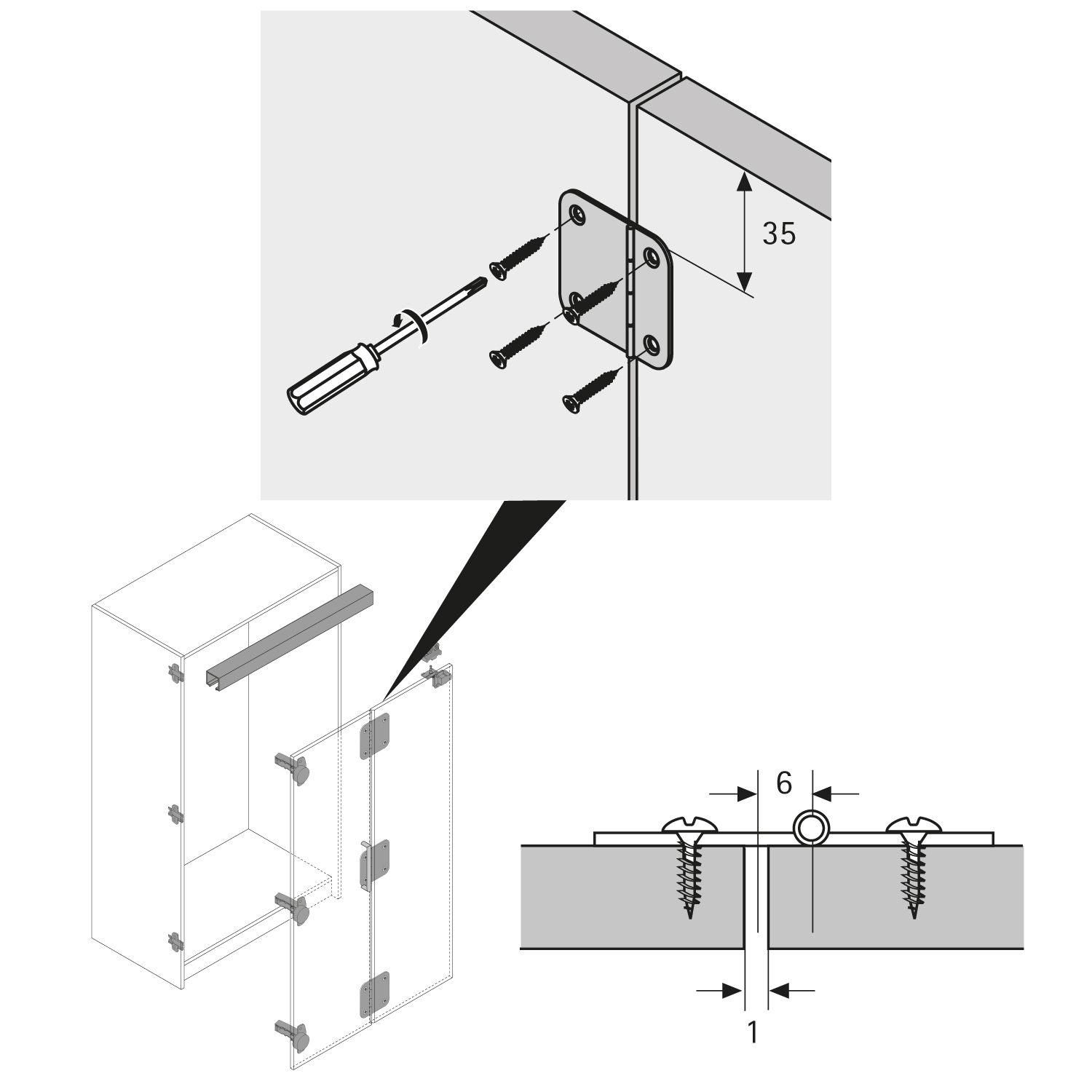

  • Mittelscharniere

  • Scharnier Laufwagen oben

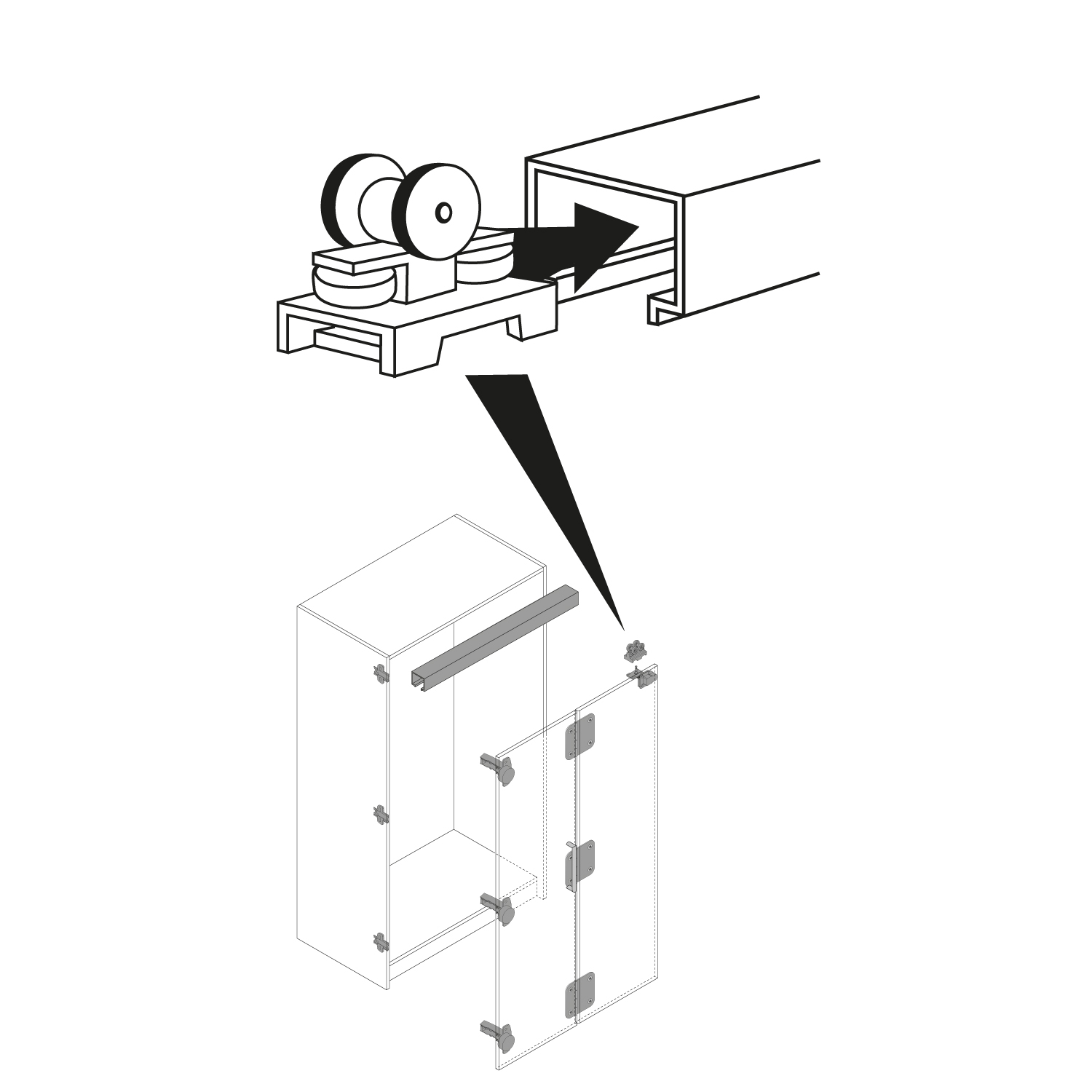

  • Laufwagen oben

    Vor der Montage des Laufprofils, muss der Laufwagen in das Profil eingesetzt werden.

  • Laufwagen & Scharnier verbinden

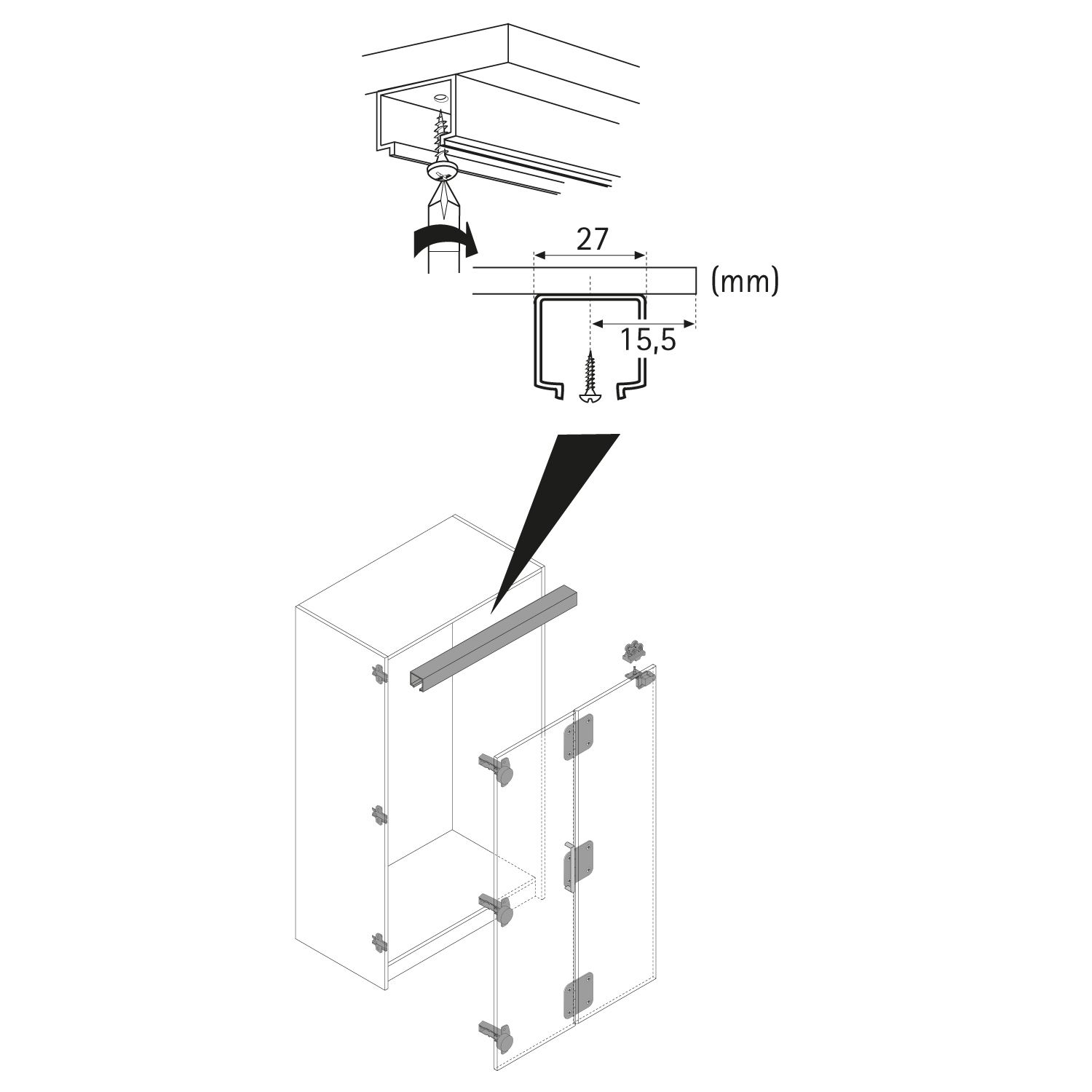

  • Laufprofil

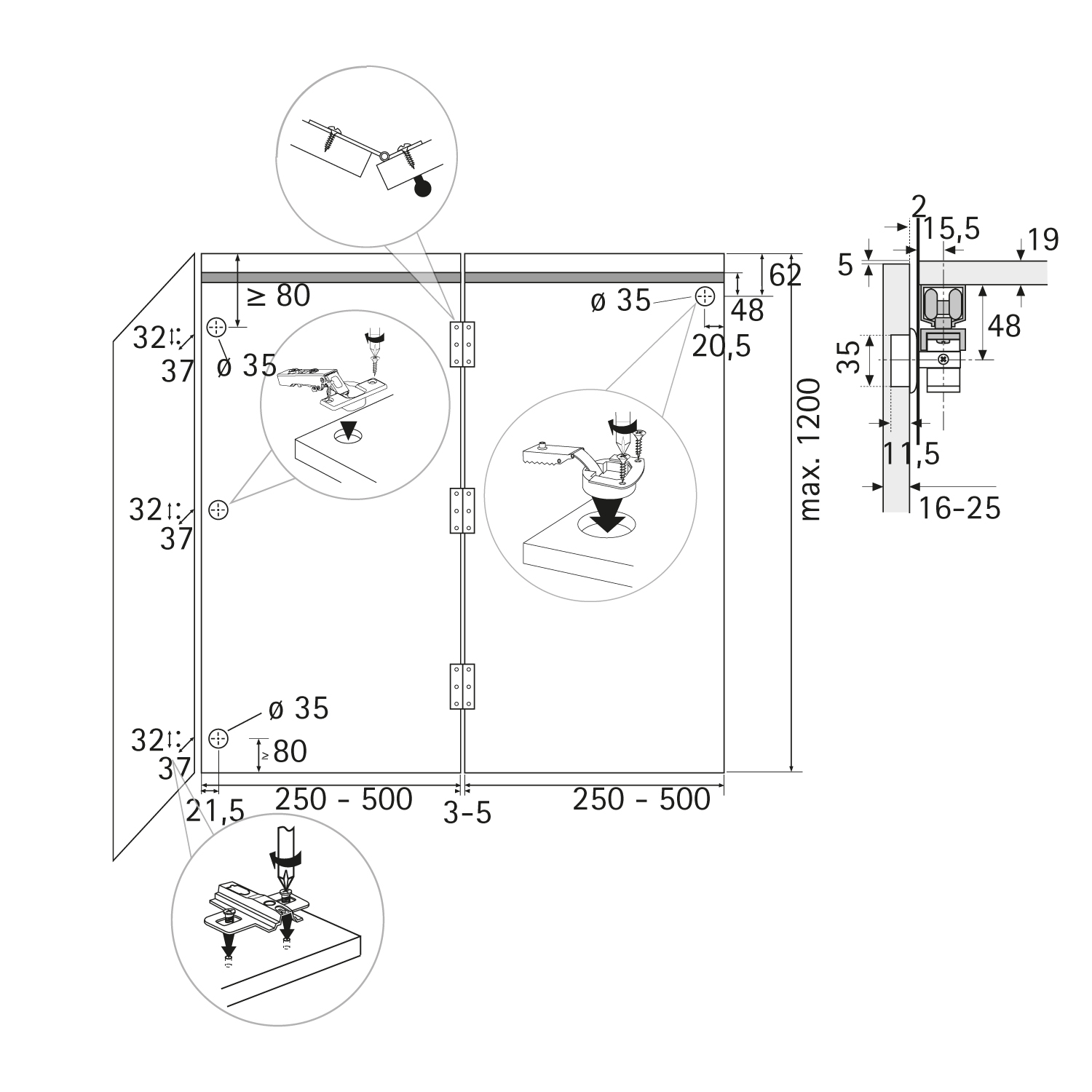

  • Gesamtmaße

  • Seitenanschlag mit Topscharniere

    Scharniere für seitlichen Anschlag nicht enthalten.
    → siehe Topfscharniere vorliegend Ø 35 mm - Intermat oder Sensys

FAQ

In diesem Abschnitt werden häufig gestellte Fragen beantwortet und auf einige Produkteigenschaften hingewiesen.

  • Sind die Scharniere für den Türanschlag an der Seite in den Montagesätzen enthalten?

    Nein die Topfscharniere sind nicht enthalten.

    Für den Anschlag an der Schrankseite empfehlen wir die Topfscharniere Typ Intermat oder Sensys.
