SlideOn - Automatikscharnier mit Aufschiebetechnik

SlideOn von Hettich ist das langlebige, zuverlässige Scharnier für Standardanwendungen. Es vereint die hohe Qualität eines Stahlbeschlags mit einem herausragenden Preis- / Leistungsverhältnis.

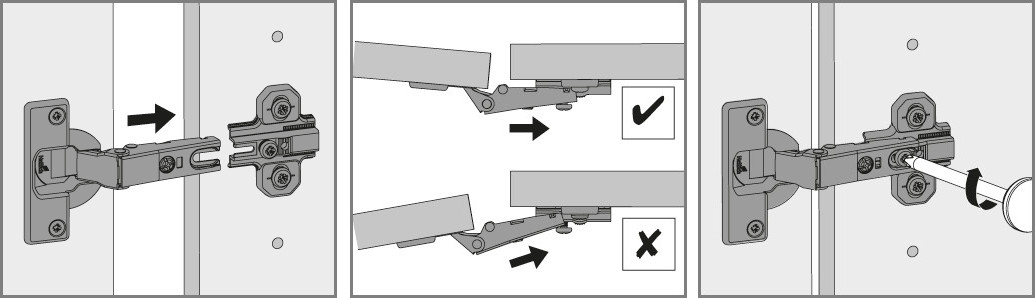

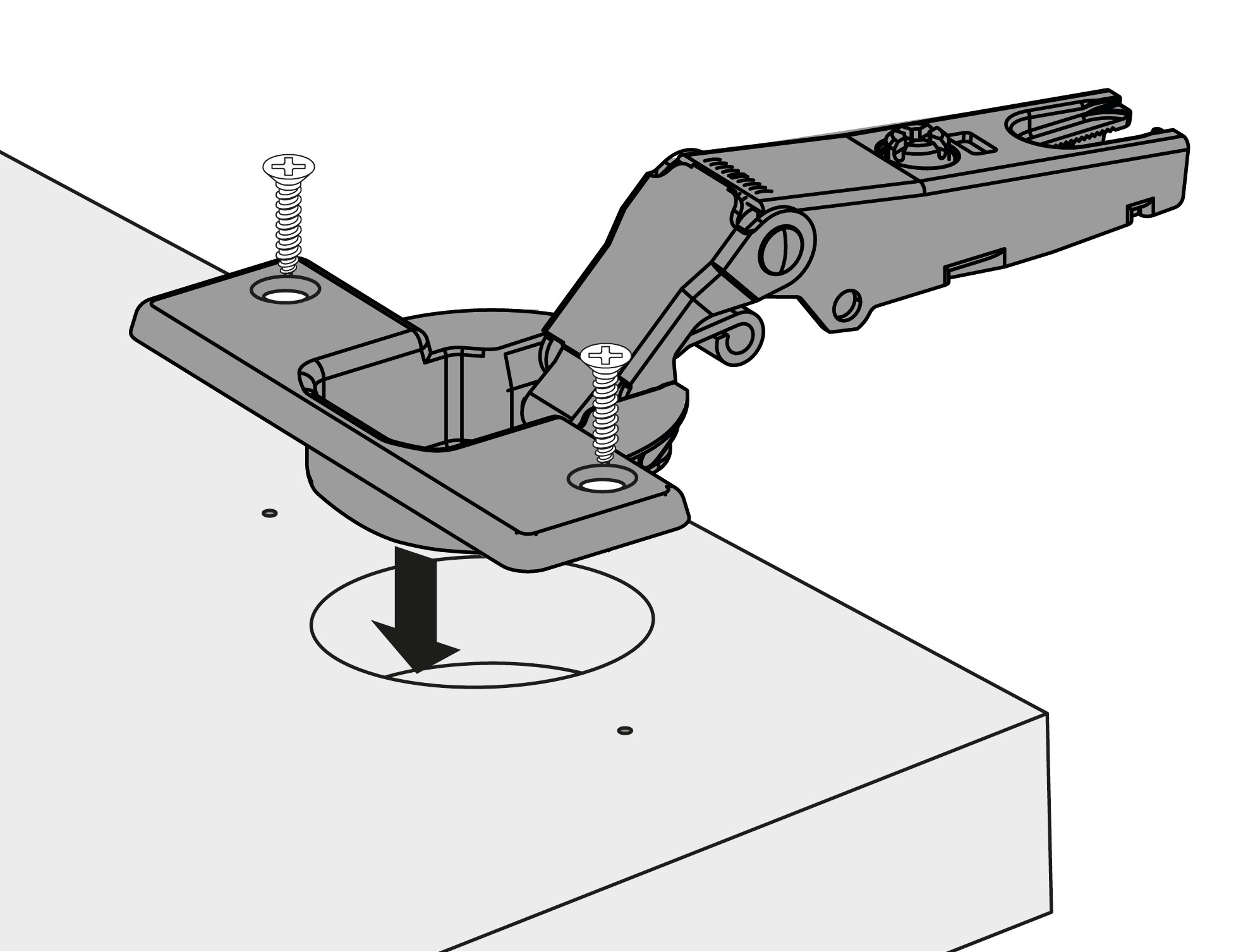

Montage

Die Anleitungen zeigen Ihnen wie einfach die Montage ist.

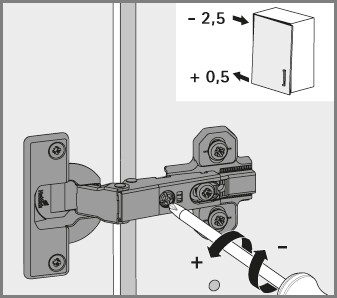

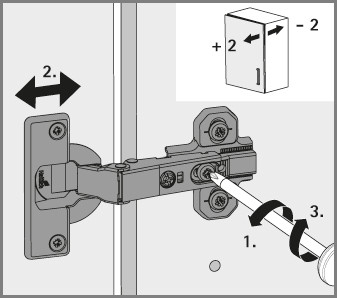

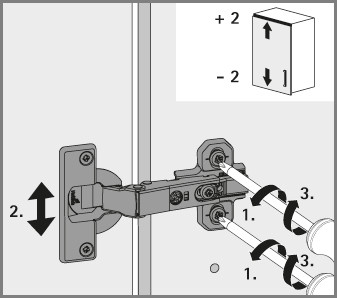

Einstellung

Wählen Sie die gewünschte Einstellung aus.

FAQ

In diesem Abschnitt werden häufig gestellte Fragen beantwortet und auf einige Produkteigenschaften hingewiesen.

  • Ist die Ankörn-Schablone MultiBlue zum Anzeichnen von allen Anschlagarten geeignet?

    Nein, nur bei vorliegendem und Mittelwandanschlag bei Topfscharieren kann die Schablone ohne weiteres eingesetzt werden.

    Für innenliegende Türanschläge muss korpusseitig zum Lochreihenabstand 37 mm noch die Dicke der Tür addiert werden.

  • Können gedämpfte und ungedämpfte Topfscharniere im Mixverbau mit anderen Scharnieren eingesetzt werden?

    Nein, dies ist aufgrund der unterschiedlichen Kinematik bei Scharnieren nicht möglich.

    Erläuterung:

    Die Kinematik beschreibt die scharnierspezifische Bewegung einer Tür. Beim Öffnen von Türen mit Mehrgelenkscharniere ist eine seitliche Fuge neben der Tür erforderlich, weil die Tür für die Drehbewegung zunächst seitlich versetzt wird. Je nach Topfscharnier Kinematik kann die erforderliche Fuge größer oder kleiner ausfallen.

  • Welche Distanz haben die mitgelieferten Montageplatten?

    Bei Sensys und Intermat-Topfscharnieren ist immer eine Kreuzmontageplatte mit der Distanz 0 mm enthalten.

    Bei SlideOn-Topfscharnieren beträgt die Distanz 1,5 mm.

  • Wie erkenne ich an welche Seite ein Möbelband angeschlagen werden muss?

    Siehe Zeichnung

  • Wie viele Scharniere benötige ich für meine Tür?

    Türbreite, -höhe, -gewicht sowie die Materialqualität der Tür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere.

    Die in der Praxis vorkommenden Faktoren sind von Fall zu Fall sehr unterschiedlich. Deshalb ist die im Schaubild genannte Scharnieranzahl nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand X zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand X muss mindestens 280 mm betragen.

    Zum Schaubild

  • Wodurch kann eine reduzierte Schließgeschwindigkeit bei einer 2m hohen Tür mit 4 Topfscharnieren entstehen?

    Bei hohen Türen mit mehr als 2 Topfscharnieren kann es bei unsachgemäßer Montage schnell zu Verspannungen kommen, die eine einwandfreie Funktion der Tür beeinträchtigen. Folgende Gründe können dabei einen Einfluss üben:

    • Toleranzen bei der Möbelherstellung: Sind alle Bohrungen im Durchmesser und Abstand korrekt ausgeführt? Gerade bei Anwendungen mit hoher Anzahl an Beschlägen können Toleranzen sich addieren und bilden ein größeres Fehlerpotenzial.
    • Ausrichtung des Möbelstücks: Eine Neigung von wenigen Grad übt bei sehr hohen Schränken einen größeren Einfluss aus als bei kleineren. Vor der Montage der Tür unbedingt den Schrank zunächst ausrichten und auf einen sicheren Stand hin prüfen.
    • Installation der Topfscharniere: Sind die Topfscharniere richtig positioniert oder verdreht (gerade bei Tx52 unbedingt zu berücksichtigen)?
    • Gleichmäßige Fugen und MES: Eine Verspannung ergibt sich bereits wenn 1 von 3 Topfscharnieren in der Tiefe oder Seite falsch eingestellt ist. Die Tür ist relativ starr, durch die Fehleinstellung eines der Topfscharniere ergibt sich ein Verzug in der Tür der durch die Beschläge aufgefangen werden muss. Hier entsteht eine innere Reibung in den Beschlägen die zu einer schwergängigen Bewegung der Tür führt.
    • Spannungsfreies Verklipsen der Scharniere auf der Montageplatte: Wenn das Topfscharnier sich nicht auf der Montageplatte verklipsen lässt passen die Abstände nicht. Empfehlenswert ist die Montageplatten erst fest anzuziehen wenn alle Topfscharniere verklipst sind, so dass die Beschläge die richtigen Abstände einnehmen können.

    Richtige Anzahl Topfscharniere: Abhängig von der Türdimension und -gewicht ist eine bestimmte Anzahl an Topfscharnieren einzusetzen. Bitte vergleichen Sie mit der Vorgabe in der Vermarktungsunterlage.
