Türbreite, -höhe, -gewicht sowie die Materialqualität der Tür sind entscheidende Faktoren für die notwendige Anzahl der Scharniere.

Die in der Praxis vorkommenden Faktoren sind von Fall zu Fall sehr unterschiedlich. Deshalb ist die im Schaubild genannte Scharnieranzahl nur als Richtwert zu verstehen. Im Zweifelsfall ist es empfehlenswert, einen Probeanschlag durchzuführen und die Scharnieranzahl ggfs. anzupassen. Aus Stabilitätsgründen ist der Abstand X zwischen den Scharnieren grundsätzlich so groß wie möglich festzulegen. Der Abstand X muss mindestens 280 mm betragen.

• Zum Schaubild

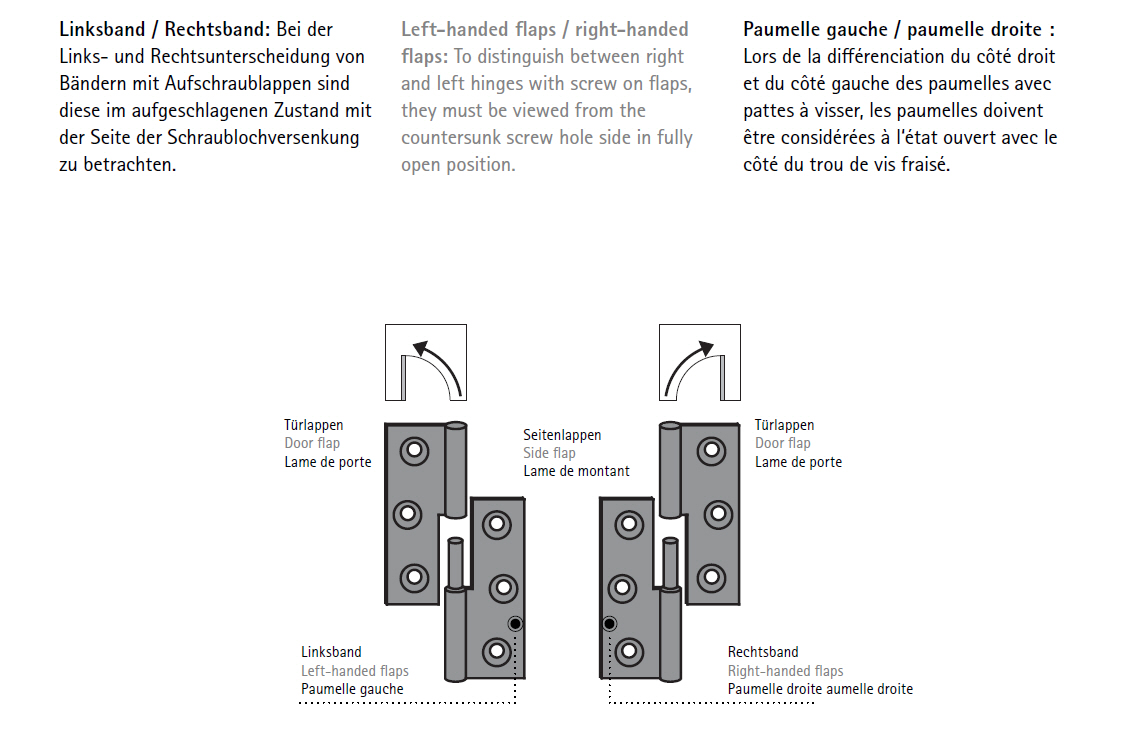

• Siehe Zeichnung

Bei Sensys und Intermat-Topfscharnieren ist immer eine Kreuzmontageplatte mit der Distanz 0 mm enthalten.

Bei SlideOn-Topfscharnieren beträgt die Distanz 1,5 mm.

Nein, nur bei vorliegendem und Mittelwandanschlag bei Topfscharieren kann die Schablone ohne weiteres eingesetzt werden.

Für innenliegende Türanschläge muss korpusseitig zum Lochreihenabstand 37 mm noch die Dicke der Tür addiert werden.

Nein, dies ist aufgrund der unterschiedlichen Kinematik bei Scharnieren nicht möglich.

Erläuterung:

Die Kinematik beschreibt die scharnierspezifische Bewegung einer Tür. Beim Öffnen von Türen mit Mehrgelenkscharniere ist eine seitliche Fuge neben der Tür erforderlich, weil die Tür für die Drehbewegung zunächst seitlich versetzt wird. Je nach Topfscharnier Kinematik kann die erforderliche Fuge größer oder kleiner ausfallen.
